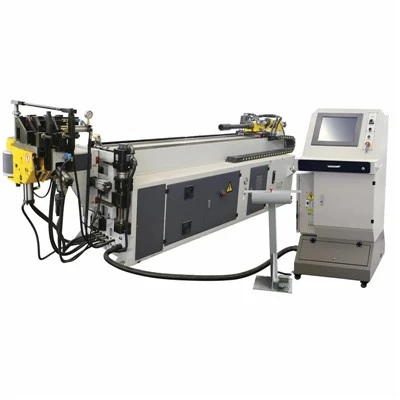

Peiriant plygu tiwb trydan ar gyfer proffiliau alwminiwm
Mae'r Peiriant Plygu Tiwbiau Trydan CNC wedi'i beiriannu ar gyfer prosesu proffiliau alwminiwm, tiwbiau crwn, ac allwthiadau gwag cymhleth yn uchel{0}}fanwl, afluniad-. Gan ddefnyddio rheolaeth servo absoliwt aml-echel, mae'r peiriant hwn yn darparu bwydo, cylchdroi a phlygu cydamserol i ddileu halogiad hylif hydrolig, lleihau'r defnydd o ynni 35% o'i gymharu â systemau hydrolig, a chynnal ailadroddadwyedd dimensiwn tynn ar gyfer cynhyrchu diwydiannol cyfaint uchel.
Manylebau Technegol
|
Paramedr |
Manyleb Ystod / Safonol |
|
Max. Diamedr Tiwb (Crwn) |
Hyd at Ø120 mm (gellir ei addasu hyd at Ø160 mm) |
|
Max. Dimensiynau Proffil |
120 mm x 120 mm (Sgwâr / hirsgwar) |
|
Max. Trwch Wal |
0.5 mm - 6.0 mm (dibynnol ar ddeunydd) |
|
Minnau. Radiws llinell ganol (CLR) |
1.5 x D (Yn dibynnu ar offer ac aloi) |
|
Echelau Rheoledig |
5 i 8 Echel (Y, B1, B2, C1, C2, A, X1, X2) |
|
Cywirdeb Plygu |
+/- 0.05 deg trwy flychau gêr servo direct-drive |
|
Bwydo Cywirdeb |
+/- 0.03 mm drwy rac-a-pinion servo drive |
|
System Gyriant |
Servo Trydan Llawn (moduron servo Mitsubishi / Yaskawa) |
|
System Reoli |
IPC diwydiannol gydag Efelychu 3D a GUI Sgrin Gyffwrdd |
|
Max. Cyflymder Plygu |
120 deg/eiliad |
Nodweddion Allweddol
Pensaernïaeth Servo Trydan Llawn:Yn dileu unedau pŵer hydrolig, gan leihau drifft thermol, dileu risgiau gollyngiadau olew, a darparu adborth torque manwl gywir sy'n hanfodol ar gyfer rheoli anffurfiad aloi alwminiwm meddal.
Iawndal Deinamig Springback:Mae algorithmau integredig yn cyfrifo onglau adlamu deunydd mewn-amser real yn seiliedig ar dymer allwthio (ee, 6063-T5, 6061-T6) a thrwch wal, gan sicrhau allbwn rhan-dde cyntaf.
Echdynnu Mandrel Rhaglenadwy:Mae amseriad echdynnu cynnar a reolir gan Servo yn atal -wal mewnol rhag crychau a chroes-rhannu rhag dymchwel yn ystod radiws tynn{3}}mae'n plygu ar broffiliau â waliau tenau.
Dyluniad Clampio Gwrth-Scratch:Mae mecanweithiau cymorth marw nad ydynt yn marcio sychwyr a phwysau marw yn atal sgwffiau arwyneb ar broffiliau alwminiwm pensaernïol caboledig neu anodized.
Ffrâm ddiwydiannol fodiwlaidd:Lleddfu straen-weldment dur trwm wedi'i anelio ar 600 gradd C i ddileu tensiwn strwythurol mewnol, gan sicrhau ymwrthedd gwyriad o dan y llwythi plygu mwyaf.
Proses Weithio
Llwytho Deunydd:Mae'r proffil alwminiwm yn cael ei lwytho ar y cerbyd porthiant â llaw neu drwy lwythwr bwndel awtomataidd.
Lleoliad Mandrel:Mae'r mandrel mewnol yn symud ymlaen i bwynt tangiad y tro i gynnal y wal fewnol ac atal gwastadu.
Bwydo a chylchdroi:Mae moduron servo yn gosod y tiwb yn llinol (echel Y-) ac yn gylchdro (B{-echelin) ar gyfer y cyfesuryn tro cyntaf.
Cyflawniad Plygu:Mae braich blygu echel C-yn cylchdroi o amgylch y cyn-ganolfan tra bod y marw pwysau a'r pigiad atgyfnerthu yn gosod blaen gwthio cydamserol i wrthweithio teneuo ar y radiws allanol.
Dadclampio ac echdynnu:Mae'r marw clampio yn rhyddhau, mae'r mandrel yn tynnu'n ôl ychydig cyn y cyfnod stripio olaf, ac mae'r cylch yn ailadrodd ar gyfer geometregau cymhleth aml-radiws.
Ceisiadau
Modurol:Tiwbiau oeri batri EV, aelodau damwain strwythurol, a rheiliau canllaw to haul wedi'u gwneud o aloion alwminiwm cyfres 6000.
Systemau Pensaernïol:muliynau llenfur, fframiau canopi adeileddol, a phroffiliau fframio ffenestri crwm sydd angen dim afluniad arwyneb.
HVAC a Rheweiddio:Troadau dychwelyd a maniffoldiau cymhleth mewn-cyfnewidwyr gwres alwminiwm amgen.
Offer diwydiannol:Breichiau robotig, rheiliau tywys cludo, a llociau peiriannau ysgafn.
Offer a Ffurfweddu
Dewis Deunydd Offer:Mae setiau offer wedi'u peiriannu'n fanwl o efydd Ampco, dur offer caled (H13), neu fewnosodiadau neilon/delrin yn dibynnu ar sgraffiniaeth proffil a gofynion cosmetig.
Pecyn Offer Safonol:Yn cynnwys marw plygu, marw clamp, marw pwysau, marw sychwr, a phlygiau mandrel safonol sy'n cyfateb i lun proffil CAD penodol y cleient.
-Newid System Offer yn Gyflym:Mae arborau rhyddhau cyflym hydrolig neu fecanyddol yn galluogi newidiadau offer cyflawn mewn llai na 15 munud, gan leihau amser segur llinell ar gyfer rhediadau swp aml-gynnyrch.
Addasu
Offer Aml-Stack:Gellir ei ffurfweddu gyda dau neu dri stac offer ar gyfer plygu radiws newidiol o fewn gosodiad sengl.
Integreiddio Awtomatiaeth:Rhyngwynebu'n ddi-dor â breichiau llwytho / dadlwytho robotig, pennau dyrnu / drilio awtomatig, a systemau cludo diwydiannol ar gyfer celloedd di-griw.
Adrannau Croes-Arbenigol:Mae sychwyr personol yn marw a mandrelau segmentiedig wedi'u peiriannu'n benodol ar gyfer proffiliau alwminiwm allwthiol anghymesur, sianeli gwag, ac adrannau torri thermol aml-wag.
Ansawdd a Phrofi
Yn-Galluoedd Peiriannu Tai:Mae fframiau strwythurol hanfodol, blychau gêr, a phrif werthydau yn cael eu peiriannu ar felinau diflas 5-echel DMG MORI CNC i gynnal goddefiannau geometrig o fewn +/- 0.01 mm.
Profion Derbyn Ffatri Trwyadl (FAT):Mae pob peiriant yn cael prawf rhediad sych parhaus gorfodol o 72-awr ac yna treialon deunydd byw gan ddefnyddio samplau proffil alwminiwm gwirioneddol y cwsmer.
Arolygiad Dimensiynol:Mae samplau tro gorffenedig yn cael eu gwirio gan ddefnyddio tracwyr laser a breichiau FARO i groesi-wirio radiysau llinell ganol, gwyriad onglog, a chyfraddau hirgrwn yn erbyn data CAD cleientiaid.
FAQ
C: Sut mae bender tiwb trydan yn atal crafu wyneb ar broffiliau alwminiwm anodized?
A: Mae'r peiriant yn defnyddio mewnosodiadau pwysedd polywrethan nad ydynt yn marcio, sychwr efydd ffrithiant isel yn marw, a rheolaeth pwysau clampio rhaglenadwy. Oherwydd bod y symudiadau bwydo a chlampio yn cael eu rheoli gan echelinau servo annibynnol yn hytrach na silindrau hydrolig pwysedd uchel, mae ffrithiant arwyneb a phigau pwysedd yn cael eu lleihau, gan ddiogelu gorffeniadau pensaernïol gorffenedig.
C: Beth yw hyd oes offer nodweddiadol wrth brosesu allwthiadau alwminiwm 6063-T5?
A: Mae sychwyr yn marw a mandrelau fel arfer yn prosesu rhwng 50,000 a 100,000 o droadau cyn bod angen cynnal a chadw neu ail-beiriannu, yn dibynnu ar drwch wal, ansawdd iro, ac a oes gan yr alwminiwm orffeniad melin sgraffiniol neu orchudd amddiffynnol.
C: A all y peiriant hwn drin proffiliau alwminiwm gwag anghymesur heb gwympo'r waliau mewnol?
A: Ydw. Trwy ddefnyddio mandrel hyblyg aml-gyswllt (mandrel plwg neu bêl) ynghyd ag echdynnu mandrel cynnar a reolir gan servo a marw atgyfnerthu rhaglenadwy, mae'r peiriant yn cynnal cynhaliaeth ceudod mewnol trwy'r arc plygu cyfan i atal crychau neu wastatau.
C: Beth sydd ei angen ar gyfer hyfforddiant gosod a gweithredwr?
A: Mae'r peiriant yn gweithredu ar bŵer 3 cyfnod diwydiannol safonol (380V / 415V, 50/60Hz) gydag aer cywasgedig (0.6 MPa). Rydym yn darparu gosodiad cyflawn ar y safle neu o bell, hyfforddiant rhaglennu PLC / IPC, a graddnodi geometrig gan ein huwch beirianwyr comisiynu.
C: Sut mae diweddariadau meddalwedd a diagnosteg o bell yn cael eu trin?
A: Mae'r system reoli yn cynnwys cyfrifiadur personol diwydiannol gyda chysylltedd Ethernet wedi'i adeiladu mewn-. Gall ein tîm peirianneg fewngofnodi'n ddiogel i'r PLC trwy VPN ar gyfer datrys problemau o bell, optimeiddio paramedr, a diweddariadau meddalwedd heb amharu ar weithrediadau peiriannau.
C: Beth yw'r amser arweiniol safonol ar gyfer -peiriant offer personol?
A: Mae ffurfweddiadau safonol yn llong o fewn 45 i 60 diwrnod. Fel arfer mae angen 75 i 90 diwrnod ar unedau sydd angen offer aml-stac wedi'u cynllunio'n benodol ar gyfer allwthiadau alwminiwm pensaernïol neu fodurol cymhleth, sy'n cynnwys profi sampl a rhoi'r gorau i'w hanfon cyn eu hanfon.
